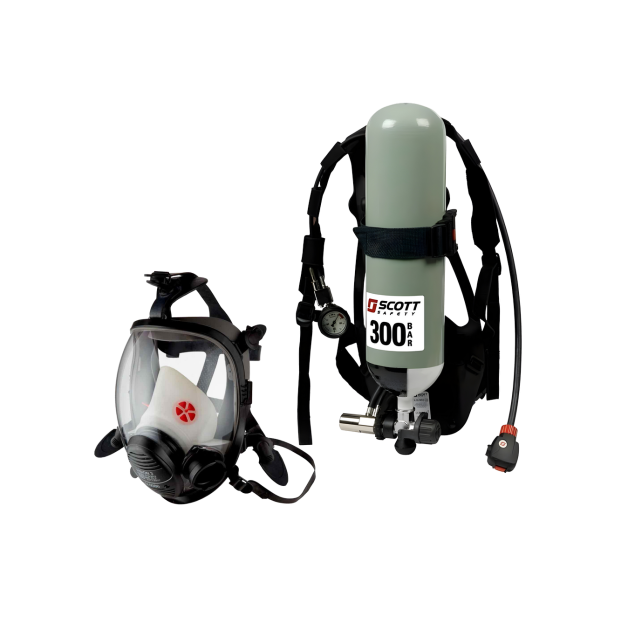

SIGMA 2 TYPE 2 KENDİNDEN YETERLİ SOLUNUM CİHAZI
Scott Safety Sigma 2 Type 2, açık devreli ve kendi içinde hava beslemeli bir solunum cihazıdır.
Bu model, sırt plakası, taşıma askısı ve pnömatik sistemden oluşur. Dahili silindir bağlantısına sahip bir basınç düşürücü, basınç göstergesi, düdük ve regülatör içerir.
Sigma 2 Type 2, farklı boyutlardaki tek silindir seçenekleriyle yapılandırılabilir. Ayrıca, Vision 3 veya Promask PP tam yüz maskesi ile kullanılabilir.
TEKNİK ÖZELLİKLER
| ÇIKIŞ BASINCI | |
|---|---|
| 200 bar giriş | 5.5 ila 9.5 bar |
| 300 bar giriş | 6.0 ila 11.0 bar |
| Basınç tahliye valfi ile korumalı | Yaklaşık 13.5 bar |
| Gösterge hortumuna akış kısıtlayıcı | <25 litre/dakika |
| BASINÇ GÖSTERGESİ & UYARI DÜDÜĞÜ | |
|---|---|
| Bourdon tüp tipi kadran göstergesi | - |
| Isı ve darbelere dayanıklı Polikarbonat lens | - |
| Göstergenin arkasında emniyet tahliye çıkışı | - |
| Doğruluk | +/- 10 bar (40-300 bar aralığında) |
| SCBA AĞIRLIĞI | |
|---|---|
| Tekli yapılandırma (silindir hariç) | 2.3 kg |
| Tekli yapılandırma maske ile (silindir hariç) | 3.0 kg |
| Uzunluk | 600 mm |
| Genişlik | 278 mm |
| Derinlik (6.8 litrelik 200 bar silindir ile) | 200 mm |
| PASLANMAZ ÇELİK DÖNER HORTUM BAĞLANTILARI | |
|---|---|
| Orta Basınç Hortumu | |
| Maksimum çalışma basıncı | 16 bar |
| Minimum patlama basıncı | 80 bar |
| Yüksek Basınç Hortumu | |
| Maksimum çalışma basıncı | 450 bar |
| Minimum patlama basıncı | 800 bar |
ONAY BİLGİSİ
Scott Safety tarafından üretilen Sigma 2 Type 2, EN137:2006 Tip 2 / MED / AS/NZS 1716:2012 standartlarına uygundur ve bu sertifikalara sahiptir.
UYGULAMALAR
Sigma 2 Tip 2, özellikle Denizcilik/Sanayi Yangınla Mücadele SCBA’sı olarak tasarlanmıştır ancak IDLH ortamlarında solunum koruması sağlamak için de uygundur.
BİLEŞENLER VE MALZEMELER
| BİLEŞEN | MALZEME |
|---|---|
| Basınç Düşürücü Valf | Nikel Kaplamalı Pirinç |
| Valf Yuvası | Poliamid (Naylon) |
| O-Ring’ler | Nitril, Silikon, EPDM |
| Sırt Plakası | Cam ve Karbon Takviyeli Naylon Kompozit |
| Koşum Takımı | Alev Geciktirici Kevlar Kayış |
| Silindir | Çelik veya Kompozit |
TEMPEST TALEP VALFİ
Servo destekli, eğimli diyafram mekanizmasına sahip, düşük solunum direnci ve hassas dinamik performans sunan, otomatik ilk nefes aktivasyonu ve eller serbest baypas özelliğine sahip kompakt pozitif basınçlı talep valfi. Bileşenler poliamidden enjeksiyonla kalıplanmış olup, conta ve diyaframlar kauçuktan yapılmıştır.
TEMPEST TALEP VALFİ ÖZELLİKLERİ
| ÖZELLİK | SPESİFİKASYON |
|---|---|
| Basınç Düşürücü Valf | -20 ila -30 mbar |
| Hava Akışı | >1000 litre/dakika |
| Nominal Akış | 150 litre/dakika |
DÜŞÜRÜCÜ VALF
Ayarlanamayan, yay yüklü piston mekanizmasına sahip birinci kademe basınç düşürücü valf, çıkış beslemesi ise basınç tahliye valfi ile korunmaktadır. Valf gövdesi ve kapağı nikel kaplamalı pirinçten işlenmiş olup, paslanmaz çelik yay ve hortum sabitleme U-klipsleri içerir.
